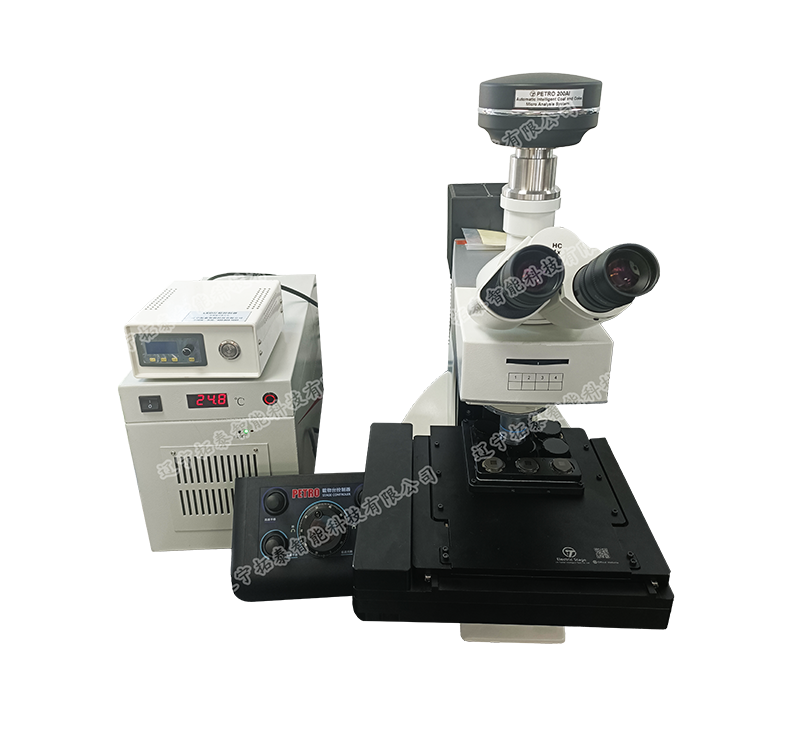

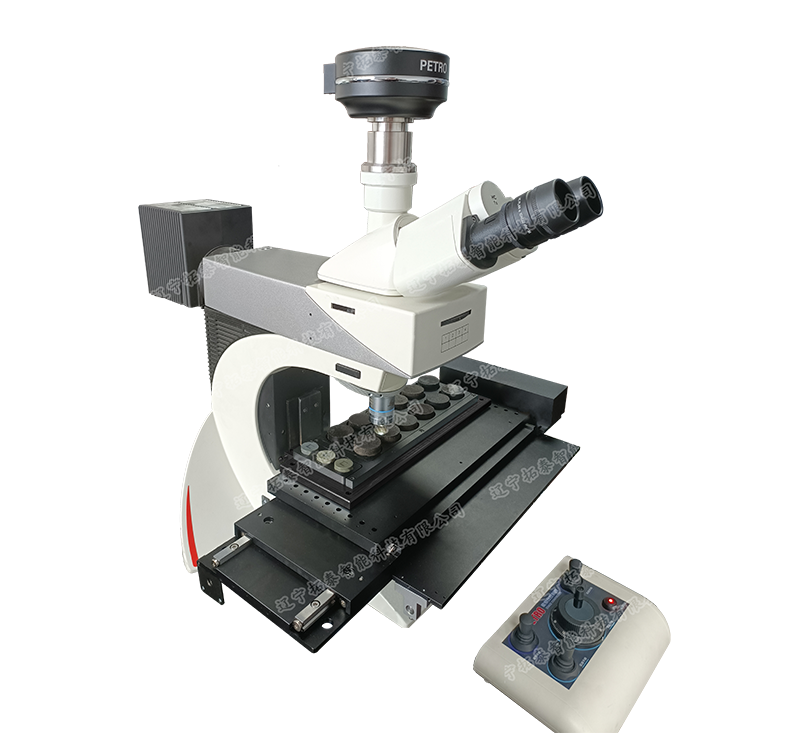

PETRO 200AI全自动智能型煤焦显微岩相分析系统(自动检测级)煤岩分析
AUTOMATIC INTELLIGENT COAL COKE MICROANALYSIS SYSTEM
(高精度CCD图像光度计一体化技术)
应用领域:
用于煤田地质勘探、煤矿开采、洗煤、焦化等部门及企业快速检测煤镜质体反射率及分布和煤岩显微组成等,全面、科学地议价煤炭质量。方便指导洗煤、配煤等工序操作。
本系统还可同时检测焦炭孔隙参数及焦炭光学组织组成。
技术特点:
1、 高精度、进口低压CCD、超稳定:采用高精度(16位)电耦合CCD低压检测器,超稳定,开机可检,无需预热,可长时间连续稳定工作;
2、 全自动、速度快、结果准:真正能用于生产大批量煤质快速评定;准确度优于国内外同类产品;
3、 煤质评定更全面:一次扫描可同时得到“镜质组反射率分布”和“煤岩显微组成”两项指标,评价煤质更全面;
4、 焦炭孔隙检测速度既快又准:自动检测焦炭孔隙,1-2分钟/样,同类产品中速度最快且结果准确。孔径分布及壁厚分布信息全面。同等时间下,可多检样品取平均,代表性更好;
5、 系统功能最全:既可自动,又可人工(半自动)。煤焦各种显微指标均可分析,包括:镜质体随机反射率、******反射率、煤岩显微定量、焦炭孔隙分布检测、焦炭光学组织检测、自定义组分检测等;同时具备配煤模拟、报告取平均、数据库、煤场分堆指导、上传MES系统等;
技术参数:
●仪器线性标定:四标法,不同温度下,四个标样在标定范围0-1.72%内实测值恒为直线,任一标样实测值与标准值之差不超过国标规定的±0.02%;;
●稳定性:23℃测钆镓标样,30 min内单点波动极差为0.005%,远小于国标30min不超2%(相当于0.034%)的规定.无需预热,开机即可检测;
●灵敏度:16位高精度,即最小可分辨0.00005%反射率变化,远好于国标规定的0.01%;
●滤光波长:测量主峰546nm,半峰宽8nm;
●测量区:测区2微米,已是同类设备中最小,测量镜质组更纯;
●暗电流:已校正,暗电流为0;
在焦化生产中的应用:
1、 预采购煤种评价:从变质程度及煤岩组成两方面判断预采购煤的真实质量,是否为典型煤种等。结合常规指标可科学指导煤种采购;
2、 进厂原料煤把关:可快速、准确鉴别单混煤及煤岩活惰比组成,全面、科学地评定煤质;注:据不完全统计,每年仅此一项,国内各企业损失数目惊人,少则百万,多则上亿元;
3、 指导煤场合理分堆:利用镜质组反射率分布相近煤质相近的原则,合理安排煤场堆放,防止厂内不明真相的二次混煤造成生产的大幅波动;
4、 监测入炉煤配比:得到真实不同结焦特性“活性物”的比例,不被“表面煤种比例”的表象迷惑。防止焦炭质量的大幅波动及其它生产环节中的错配、漏配;,可有力地稳定焦炭生产
5、 精细化煤岩配煤:从煤岩学角度指导配煤,粗细化配比操作,节省巨大成本,减少浪费;
6、 焦炭孔隙分布检测:反推焦炭质量变化原因,验证配比“构想”的合理性,比较不同掺配煤对焦炭质量带来的影响大小等;
7、 焦炭光学组织检测:推测成焦机理,及各来源煤种的好坏,达到最精细化、最省成本配煤的目的;
注:本系统根据配置不同,可实现部分或全部上述功能;具体请致电本公司,由专家为您量身订制所需配置;
PETRO 200AI系统实现了目前十项“创新技术”
本系统实现了目前十项“创新技术”,遥遥领先于同类产品::
● 采用目前煤岩自动测控领域中先进的“多特征智能识别技术”,对镜质组的识别准确率接近100%!目前未有!(独有专利技术!多项国家发明专利!)
● 具备一遍扫描可同时提供镜质组反射率及分布和煤岩组成(活惰比)功能,整个过程全自动完成,无需人工干预,准确度高,可全面评价煤质;目前未有!
● 全自动扫描与快速制样相结合,可检15-50样/天(8小时),是一款真正能满足监督大批量进厂煤需要的仪器!
● 是目前真正能单纯靠自动扫描即可检测出进厂煤中是否掺有褐煤及无烟煤的设备!有效杜绝“极差煤质”煤入厂。
● 测区控制可实现“软对中”,替代了传统调节极不方便的“孔板限位——测量光栏”方式!测区小于2微米!测量镜质组更纯!目前未有!
● 块焦孔隙率测量实现了“前峰动态识别切分技术”(独有专利技术!),彻底解决样品磨制及焦壁组成不同带来的干扰,结果准确,速度快(2min/样),目前未有!
● 创造性地采用直读16位(65536级)底层RAW数据技术,彻底解决传统光度计法精度够用但不能识别组分,图像法可以识别组分但精度又不够的矛盾。将组分智能识别与高精度检测“一体”完美解决!目前未有!可真正实现高准确度、高精度、全自动化的煤岩快速检测技术。同时保留了严格符合国标的人工检测功能,且精度、稳定性等全部优于传统光度计。
● 自动检测全过程均有记录,以后任何时间均可通过“回溯”功能调出,方便后续审核。提供虚焦区的回位重测、修正,重新统计出报告等功能。尤其其快速回溯技术具有速度快,功能实用,属业内目前首创!
● 自动化程度高(自动移动、自动智能对焦、自动智能分析、自动出报告),是真正的完全自动化。相当于“专家”在“直接”分析煤样,因此,自动结果与人工结果均在国标误差之内,目前国内外未有!
● 具备全自动焦距智能识别技术,同时配备高精密自动补偿型控焦系统,可高精度保证焦距,精度1微米;同类产品无此系统,焦距全靠人工调节或机械性逼近。目前未有!
同时还具备以下功能:
● 具备焦炭光学组织半自动检测功能;
● 电动平台即可手动又可电动,还可不影响样品旋转,方便镜质体反射率检测及焦炭光学组织检测;
● 具备不同温度反射率自动换算到标准温度的功能;
● 具备报告自动转为WORD和EXCEL格式;
● 具备模拟合成生产配煤图,并做镜质组权重换算等功能;
● 具备多次报告取平均,消除采样误差等功能;
● 具备煤/焦全功能分析;自动/人工检测均可;图像法/光度计双模式检测;回溯/回位/重测/审核/修正等一系列全功能技术等;还具备快速回溯技术,解决同类产品回溯速度慢问题;
投放市场10年,我们大量改造过同类产品的业绩!
从未有一家改造过我们的产品!可见技术实力之强!
n 1.武汉钢铁公司 (原用蔡司MY6000A,后改造) 1台
n 2.湖北黄石大冶特钢 (原用蔡司MY6000A,后改造) 1台
n 3.山西长治麟源煤业有限公司 (原用蔡司MY6000A,后改造) 1台
n 4.山西潞城市潞宝焦团有限公司 (原用蔡司MY6000A,后改造) 1台
n 5. 内蒙古广纳煤业(集团)有限责任公司 (原用蔡司MY6000A,后改造) 1台
n 6.安徽铜陵新亚星焦化有限公司 (原用蔡司MY6000A,后改造) 1台
n 7.易安蓝焰煤与煤层气共采技术有限责任公司(晋城煤业集团)(原用蔡司MY6000A,后改造)1台
n 8.宁夏宝丰能源有限公司 (原用美国3Y,后改造) 1台
n 9.山西焦化有限公司 (原用美国3Y,后改造) 1台
n 10.山西陆合集团远中焦化有限公司 (原用美国3Y,后改造) 1台
n 11.丰城新高焦化有限公司 (原用美国3Y,后改造) 1台
n 12.山西省焦炭焦团益兴焦化股份有限公司 (原用美国3Y,后改造) 1台
n 11.山西省地质矿产局二一三实验室 (原用鞍山科翔盗版MSS-9000系统,后改造) 1台
n 12.贵州盘江电投天能焦化 (原用鞍山科翔盗版MSS-9000系统,后改造) 1台
n 13.邯郸市峰峰华明煤化电业有限公司 (原用鞍山科翔盗版MSS-9000系统,后改造) 1台
n 14.吉林东圣焦化有限公司 (原用鞍山科翔盗版MSS-9000系统,后改造) 1台
n 15.首钢铁技术研究院 (原用德国JM煤岩系统,后改造) 1台
n 16. 河南金马能源股份有限公司 (原用德国LEITZ莱兹系统,后改造) 1台
等等几十家;
本产品部分业绩:
序号 | 购买用户 | 数量(台) | 备注 |
煤炭质检仲裁机构: | |||
1 | 煤炭科学技术研究院有限公司(煤及煤制品评价中心) | 1 | 煤炭部国家*权*威仲裁机构,目前煤炭大宗商品期货按质定价的煤岩数据均由我公司产品出据。 |
2 | 国家冶金工业焦化产品质量监督检测中心 | 1 | 原冶金部权*威质检仲裁机构,中钢集团鞍山热能研究院 |
3 | 山西省地质矿产局二一三实验室 | 5 | 山西省地质局权威煤炭质检仲裁机构 |
4 | 新疆煤炭科学研究所 | 1 | 新疆煤炭质检仲裁机构 |
5 | 山西灵石小宋化验室 | 1 | 灵石地区知名检测机构 |
6 | 山西孝义梧桐二一三实验室 | 1 | 孝义地区知名检测机构 |
7 | 介休市利平检测有限公司 | 1 | 介休地区知名检测机构 |
8 | 临汾市华德煤化检测有限公司 | 1 | 临汾地区知名检测机构 |
9 | 介休二一三实验室晋地金泉检测服务有限公司 | 1 | 属临汾二一三分部 |
10 | 中国地质调查局国土资源实物地质资料中心 | 1 | 属国家地质调查局 |
大型集团企业: | |||
1 | 首钢(技术研究院) | 1 | 原用德国JM光度计,后改造 |
2 | 武汉钢铁公司 | 1 | 原用蔡司MY6000系统,后改造。 |
3 | 鞍山钢铁公司(技术中心) | 1 | |
4 | 鞍钢朝阳分公司 | 1 | |
5 | 宝钢(八一钢铁公司) | 1 | |
6 | 宝钢(八钢南疆拜城钢铁分公司) | 1 | |
7 | 河北钢铁集团(承钢分公司) | 1 | 原用蔡司MY6000系统,后改造。 |
8 | 山东钢铁集团日照分公司 | 1 | |
9 | 山西焦化有限公司 | 1 | 原用美国3Y,后改造。 |
10 | 广西柳州钢铁公司 | 1 | |
11 | 湖北黄石大冶特钢 | 1 | 原用蔡司MY6000系统,后改造。 |
12 | 鞍钢股份公司炼焦总厂 | 1 | |
13 | 甘肃酒泉钢铁公司 | 1 | |
14 | 鞍钢集团化工事业部 | 1 | |
山西省: | |||
1 | 山西焦化有限公司 | 1 | 原用美国3Y,后改造。 2019年4月又升级为MSP 9000C系统。 |
2 | 山西太原华润煤业有限公司 | 1 | |
3 | 山西临汾万鑫达焦化 | 1 | |
4 | 山西介休凯嘉集团义棠煤业 | 1 | |
5 | 山西垣曲五龙镁业有限公司 | 1 | |
6 | 山西柳林县鑫飞贺昌洗煤有限责任公司 | 1 | |
7 | 山西省地质矿产局二一三实验室 | 5 | 原用鞍山科翔盗版的MSS-9000系统,后改造为辽宁翔舜MSP 9000C系统。 |
8 | 山西长治麟源煤业有限公司 | 1 | 原用蔡司MY6000系统,后改造。 |
9 | 山西长治潞安集团有限公司 | 1 | |
10 | 山西潞城市潞宝焦团有限公司 | 1 | 原用蔡司MY6000系统,后改造。 |
11 | 山西陆合集团远中焦化有限公司 | 1 | 原用美国3Y,后改造。 |
12 | 山西灵石亿林煤业有限公司 | 1 | |
13 | 易安蓝焰煤与煤层气共采技术有限责任公司(晋城煤业集团) | 1 | 原用蔡司MY6000A系统,后改造。 |
14 | 山西美锦煤化工有限公司(亚太焦化厂) | 1 | |
15 | 山西能源学院 | 1 | |
16 | 山西省襄汾县宏源煤焦化工有限公司 | 1 | |
17 | 太原市梗阳实业集团有限公司 | 1 | |
18 | 孝义市梧桐二一三化验室 | 1 | |
19 | 太原煤气化(集团)有限公司 | 1 | |
20 | 临汾振信益物流有限公司 | 1 | |
21 | 山西省焦炭焦团益兴焦化股份有限公司 | 1 | 原用美国3Y,后改造。 |
22 | 灵石小宋化验 | 1 | |
23 | 柳林县靖宇环保技术服务有限责任公司(山西福龙煤化有限公司) | 1 | |
24 | 富豪煤化有限公司 | 1 | |
25 | 山西银浩精准仪器有限公司 | 1 | |
26 | 襄汾县星原钢铁集团有限公司 | 1 | 原用蔡司MY6000系统,后改造。 |
27 | 山西潞安环能五阳弘峰焦化有限公司 | 1 | |
28 | 山西德广宇能源集团有限公司 | 1 | |
29 | 山西昶达能源有限公司 | 1 | |
30 | 灵石县鑫源宏煤化有限公司 | 1 | |
31 | 山西金岩能源科技有限公司 | 1 | |
32 | 介休市利平检测有限公司 | 1 | |
33 | 临汾市华德煤化检测有限公司 | 1 | |
34 | 孝义市红塔煤焦有限公司 | 1 | |
35 | 山西灵石天聚鑫源煤业有限公司 | 1 | |
36 | 山西太钢不锈钢股份有限公司 | 1 | |
37 | 山西华鑫煤焦化实业集团有限公司 | 1 | 美国3Y煤岩设备改造项目 |
38 | 介休二一三实验室晋地金泉检测服务有限公司 | 1 | |
39 | 垣曲县五龙镁业有限责任公司 | 1 | 原用鞍山科翔MSS-9000系统,后改造 |
40 | 临县新民焦电有限公司 | 1 | |
41 | 山西泓彬信和能源有限公司 | 1 | |
42 | 1 | 首次招标时,错买蔡司MY6000A系统,现场安装调试40多天,未出准确数据,无法使用。退货后重新采购我公司设备。 | |
陕西省: | |||
1 | 陕西省黄河矿业 | 1 | |
2 | 陕西黄陵煤化有限公司 | 1 | |
3 | 西安思源学院 | 1 | |
4 | 陕西龙门钢铁有限公司 | 1 | |
5 | 陕西黄陵煤化工有限责任公司 | 1 | 原用鞍山科翔,后改造 |
6 | 陕西陕焦化工有限公司 | 1 | |
河北省: | |||
1 | 首钢(技术研究院) | 1 | |
2 | 河北钢铁集团(承钢分公司) | 1 | 原用蔡司MY6000系统,后改造。 |
3 | 河北邯郸冀中能源峰煤焦化有限公司 | 2 | |
4 | 河北联合大学 | 1 | |
5 | 河北省迁安市蓝海焦化 | 1 | |
6 | 河北宣化钢铁公司 | 1 | |
7 | 河北邢台钢铁公司 | 1 | |
8 | 磁县鑫盛煤化工有限公司 | 1 | |
9 | 开滦中润煤化工有限公司 | 1 | |
10 | 河北纵横集团丰南钢铁有限公司 | 1 | |
11 | 唐山友利焦化有限公司 | 1 | |
12 | 邯郸新兴铸管股份有限公司 | 1 | |
13 | 北京赋诺科技发展有限公司 | 1 | |
14 | 承德中滦煤化工有限公司 | 1 | 原用科翔MSS-2000,后改造。 |
15 | 邯郸市峰峰华明煤化电业有限公司 | 1 | 原用科翔盗版MCA SmartScope 9000 series(简称:MSS-9000系统),数据不准,后改造。 |
16 | 中国石油勘探开发研究院廊坊分院 | 1 | |
17 | 武安市广普焦化有限公司 | 1 | |
18 | 邯郸市裕泰焦化有限公司 | 1 | |
北京市: | |||
1 | 中国地质调查局国土资源实物地质资料中心 | 1 | |
山东省: | |||
1 | 山东洪达化工有限公司 | 1 | |
2 | 山东菏泽富海能源发展有限公司 | 1 | |
3 | 山东济矿民生煤化有限公司 | 1 | |
4 | 山东铁雄新沙焦化有限公司 | 1 | |
5 | 山东菏泽巨铭焦化公司 | 1 | |
6 | 山东钢铁集团日照分公司 | 1 | |
7 | 潍坊特钢集团有限公司 | 1 | |
8 | 山东济宁盛发焦化有限公司 | 1 | |
辽宁省: | |||
1 | 鞍山钢铁公司(技术中心) | 1 | |
2 | 鞍钢朝阳分公司 | 1 | |
3 | 国家冶金工业焦化产品质量监督检测中心(中钢集团鞍山热能研究院) | 1 | |
4 | 鞍钢股份公司炼焦总厂 | 1 | |
5 | 鞍钢集团化工事业部 | 1 | |
6 | 辽宁科技大学 | 1 | |
湖北省: | |||
1 | 武汉钢铁公司 | 1 | 原用蔡司MY6000系统,后改造。 |
2 | 湖北黄石大冶特钢 | 1 | 原用蔡司MY6000系统,后改造。 |
3 | 湖北金盛兰冶金科技有限公司 | 1 | |
新疆: | |||
1 | 宝钢(八一钢铁公司) | 1 | |
2 | 宝钢(八钢南疆拜城钢铁分公司) | 1 | |
3 | 新疆兆丰能源有限公司 | 1 | |
4 | 首钢新疆天源焦化有限公司 | 1 | |
5 | 新疆恒泽煤化有限公司 | 1 | |
吉林省: | |||
1 | 吉林白山东圣焦化 | 1 | 原用科翔盗版MSS-9000,后改造 |
黑龙江省: | |||
1 | 黑龙江佳木斯东兴煤化有限公司 | 1 | |
2 | 七台河宝泰隆焦化有限公司 | 1 | |
3 | 鹤岗峻丰选煤有限责任公司 | 1 | |
4 | 西林钢铁集团有限公司 | 1 | |
5 | 七台河市隆鹏煤炭发展有限责任公司 | 1 | |
6 | 双鸭山建龙有限公司 | 1 | |
云南省: | |||
1 | 云南曲靖大为焦化 | 1 | |
2 | 昆明钢铁公司安宁分公司 | 1 | |
3 | 云南凯风贸易有限公司 | 1 | |
4 | 曲靖河林经贸有限公司 | 1 | |
贵州省: | |||
1 | 贵州天能焦化 | 3 | 情况说明:2013年采购过赵老师一台MSS-2000系统(鞍山科翔代理销售),后于2017年末被鞍山科翔升级为盗版的MSS-9000系统,期间又维修3次一直出不了准确数据。后没办法,又到辽宁翔舜找赵老师采购2套全新MSP9000C设备,同时再将才买一年的鞍山科翔设备进行了改造。 |
2 | 贵州省盘州市宏盛煤焦化有限公司 | 1 | |
甘肃省: | |||
1 | 甘肃丰汇矿业 | 1 | |
2 | 甘肃酒泉钢铁公司 | 1 | |
3 | 甘肃酒钢集团榆中钢铁有限责任公司 | 1 | |
4 | 内蒙古太西煤集团金昌鑫华焦化有限责任公司 | 1 | |
安徽省: | |||
1 | 安徽铜陵新亚星焦化有限公司 | 1 | 原用蔡司MY6000系统,后改造。 |
2 | 安徽宿州学院 | 1 | |
江西省: | |||
1 | 江西萍乡焦化有限责任公司 | 1 | |
2 | 方大特钢科技股份有限公司 | 1 | |
3 | 江西宏宇能源发展有限公司 | 1 | |
4 | 萍乡萍钢安源钢铁有限公司 | 1 | |
5 | 江西新余钢铁有限公司 | 1 | |
6 | 江西丰城新高焦化有限公司 | 1 | 原用美国3Y,后改造 |
7 | 景德镇市焦化能源有限公司 | 1 | |
广西省: | |||
1 | 广西柳州钢铁公司 | 1 | |
河南省: | |||
1 | 河南汝州平顶山天瑞焦化有限公司 | 1 | |
2 | 中国平煤神马集团质检中心 | 1 | |
3 | 焦作煤业集团赵固(新乡)能源有限责任公司 | 1 | |
4 | 河南利源煤焦集团有限公司 | 1 | |
5 | 河南鑫磊能源有限公司 | 1 | |
6 | 河南安阳钢铁有限公司 | 2 | |
7 | 河南金马能源股份有限公司 | 1 | 原用老莱茨系统,后改造。 |
宁夏: | |||
1 | 宁夏宝丰能源有限公司 | 1 | 原用美国3Y,后改造。 |
2 | 中国矿业大学银川分院 | 1 | |
内蒙古: | |||
1 | 内蒙古科技大学 | 1 | |
2 | 内蒙古广纳煤业(集团)有限责任公司 | 2 | 原用蔡司MY6000系统,后改造1台,新购1台;共2台; |
3 | 包头经纬能化有限公司 | 1 | |
4 | 鄂托克旗建元煤焦化有限责任公司 | 1 | |
5 | 包头国惠洗煤有限公司 | 1 | |
6 | 阿拉善盟兴九鼎工贸有限公司 | 1 | |
7 | 乌海市华资煤焦有限公司 | 1 | |
8 | 神华蒙西煤化股份有限公司 | 1 | |
9 | 内蒙古明华清洁能源有限公司 | 1 | |
10 | 内蒙古中盛科技有限公司 | 1 | |
11 | 内蒙古双欣能源化工有限公司 | 2 | |
江苏省: | |||
1 | 徐州东兴能源有限公司 | 1 | |
2 | 徐州中泰能源科技有限公司 | 1 | |
3 | 镇江市京州物资有限责任公司 | 1 | |
4 | 徐州龙山制焦有限公司 | 1 | |
5 | 沂州科技有限公司 | 1 | 原用美国3Y,后改造。 |
四川省: | |||
1 | 内江成渝钒钛(川威钢铁)有限公司 | 1 | |
2 | 重庆钢铁有限公司 | 1 | |
3 | 四川达竹煤电(集团)有限责任公司物资供应分公司 | 1 | |
4 | 四川达兴能源股份有限公司 | 2 | |
5 | 攀钢集团攀枝花钢钒有限公司 | 1 | |
6 | 攀钢集团西昌分公司 | 1 | |
7 | 西昌钢钒有限公司 | 1 | |
出口国外: | |||
1 | 马来西亚大马钢铁有限公司 | 1 | |
等等 |
共计近200余家,大量改造过众多品牌同类进口产品(包括:德国蔡司ZEISS、美国3Y、德国LEITZ莱兹、德国JM系统、鞍山科翔MSS-9000盗版系统、山西地质矿产局实验室等产品)。
我们的优势:
l 技术来源:中国煤岩领域著名权威专家——周师庸教授(应用煤岩学创始人)团队历六十年技术沉淀的结晶!行业首创!煤岩自动检测准确度高!速度快!真正适合焦化、洗煤行业生产日常待检样多使用!
l 产品实力:传统煤岩检测仪器的最新型换代产品!已改造德国、美国等众多品牌进口仪器!历近10年几百家用户严格对标仲裁验证!中国煤炭行业口碑品牌!
l 强大团队:行业专家,原周师庸教授得力助手——赵老师亲手调试每一台出厂设备!保证数据更准确!受过系统培训的专业化工程师团队,售后更有保障!
l 质量功能:核心硬件全部德国原装进口!精度高、耐用不坏!功能全面,煤焦均可分析!检测方式多样,手动、自动均可!生产、研究、仲裁单位均可使用!
